网络图的种类
来源：尚品中国
类型：网站百科
时间：2014-10-29
随着网络计划技术的广泛应用，出现了多种类型的网站设计，网络图等。网络图根据绘图符号的不同，可分为双代号和单代号网络图两大类。双代号网络图是以箭线表示工序，以事项表示它们之间的连接点，并以事项编号i和j代丧一个工序的名称，单代号网络图是以结点表示一项工序，用箭线表示各项工序之间的逻辑关系。根据网络图研究对象的范围，可分为总网络图，分网络图和幕层网络图。总网络图全面地反映一项计划任务的始末，它比较简明，有综合性。分网络图是以整个计划任务的某一部分为对象编制的网络图。如产品设计作为一部分，而设计部门必须进一步把它具体化，绘制成设计工作网络图。墓层网络图是以工序为对象的，反映某一局部生产过程的网络图，它比较具体，可直接指导基层的生产活动。
根据网络计划最终目标，可分为单目标网络图和多目标网络图两大类。单目标网络图的最终目标只有一个，如建造某一建筑物，试制某一新产品，检修某一设备等。多目标网络图的最终目标有好几个，如同时生产几种不同品种的产品，完成某建筑群的建设任务等。根据网络图中作业时间的估计性质来分，可分为肯定型和非肯定型两种。肯定型网络是指对各项作业时间可以估出确一切数值，而非肯定型网络是指对各项作业时间难以估计确切值，而采取分别估计最短、最长和最可能三个持续时间，然后再求出加权平均作业时间。下面就单、双代号网络图作一个对比分析。

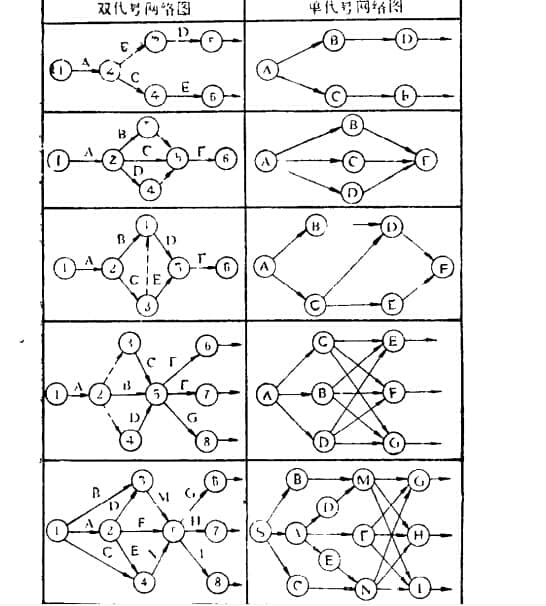

1、双代号网络图。我们用一个箭线表示一项工序，工序名称写在箭线上，工序所需要的时间写在箭线下。箭尾表示工序的开始，箭头表示工序的结束，箭头和箭尾画上圆圈并编上号码，用前后两个圆圈中的编号来代表这项工序的名称。由于采用两个号码来代表某项工序，因此这种表示方法叫做双代号网络图。2，单代号网络图我们可以用一个圆圈代表一项工序，并将工序名称写在圆圈中。箭头仅用来表示各工序之间的顺序联系。由于只用一个编号来代袭某项工序，因此这种表示方式，称为单代号3，两种网络图对比为了说明单代号网络图与双代号网络图的区别，试以一组工序A, B, C, D, E, F...…为例，分别绘成单代号网络图与双代号网络图，以供比较与参考，如表2-1所示。
双代号网络图和单代号网络图，各有其优缺点，若以绘制网络而言，对初学者，单代号网络图具有绘制方便，较易领会，便于修改等优点。因此许多新型网络计划如组合网络法(CNT)，决策关键路线法(DCPM)、图解评审法(GERT)等等，都建立在单代号网络图基础上。双代号网络图的逻辑表达比较清楚，必要时可用箭线的长短来反映时间多少。但当逻辑关系比较复杂，必须增设虚工序时，往往使初学者发生一定的困难。但对工厂企业应用关键路线法来说，一般应采用双代号网络图。
根据网络计划最终目标，可分为单目标网络图和多目标网络图两大类。单目标网络图的最终目标只有一个，如建造某一建筑物，试制某一新产品，检修某一设备等。多目标网络图的最终目标有好几个，如同时生产几种不同品种的产品，完成某建筑群的建设任务等。根据网络图中作业时间的估计性质来分，可分为肯定型和非肯定型两种。肯定型网络是指对各项作业时间可以估出确一切数值，而非肯定型网络是指对各项作业时间难以估计确切值，而采取分别估计最短、最长和最可能三个持续时间，然后再求出加权平均作业时间。下面就单、双代号网络图作一个对比分析。
1、双代号网络图。我们用一个箭线表示一项工序，工序名称写在箭线上，工序所需要的时间写在箭线下。箭尾表示工序的开始，箭头表示工序的结束，箭头和箭尾画上圆圈并编上号码，用前后两个圆圈中的编号来代表这项工序的名称。由于采用两个号码来代表某项工序，因此这种表示方法叫做双代号网络图。2，单代号网络图我们可以用一个圆圈代表一项工序，并将工序名称写在圆圈中。箭头仅用来表示各工序之间的顺序联系。由于只用一个编号来代袭某项工序，因此这种表示方式，称为单代号3，两种网络图对比为了说明单代号网络图与双代号网络图的区别，试以一组工序A, B, C, D, E, F...…为例，分别绘成单代号网络图与双代号网络图，以供比较与参考，如表2-1所示。
双代号网络图和单代号网络图，各有其优缺点，若以绘制网络而言，对初学者，单代号网络图具有绘制方便，较易领会，便于修改等优点。因此许多新型网络计划如组合网络法(CNT)，决策关键路线法(DCPM)、图解评审法(GERT)等等，都建立在单代号网络图基础上。双代号网络图的逻辑表达比较清楚，必要时可用箭线的长短来反映时间多少。但当逻辑关系比较复杂，必须增设虚工序时，往往使初学者发生一定的困难。但对工厂企业应用关键路线法来说，一般应采用双代号网络图。
